一、 烘干原理
采用熱風循環間接加熱的方式進行。通過循環風機及管道，加熱后的空氣進入烘干室內與工件進行熱交換，實現對工件的升溫加熱，換熱后的空氣由回風管收集，與補充的新鮮空氣一起返回到加熱室，形成內循環。在烘干過程中，為了保證烘干室內的溶劑蒸汽濃度處于安全范圍內（濃度不能超過其爆炸限值的25%），烘干室需要排除一部分含有溶劑蒸汽濃度的熱空氣，同時需要吸入一部分新鮮空氣予以補充。
烘干房內設有多探頭可燃?xì)怏w濃度檢測裝置，當溶劑濃度達到爆炸限值的25%（可自由設定）時，立即報警。

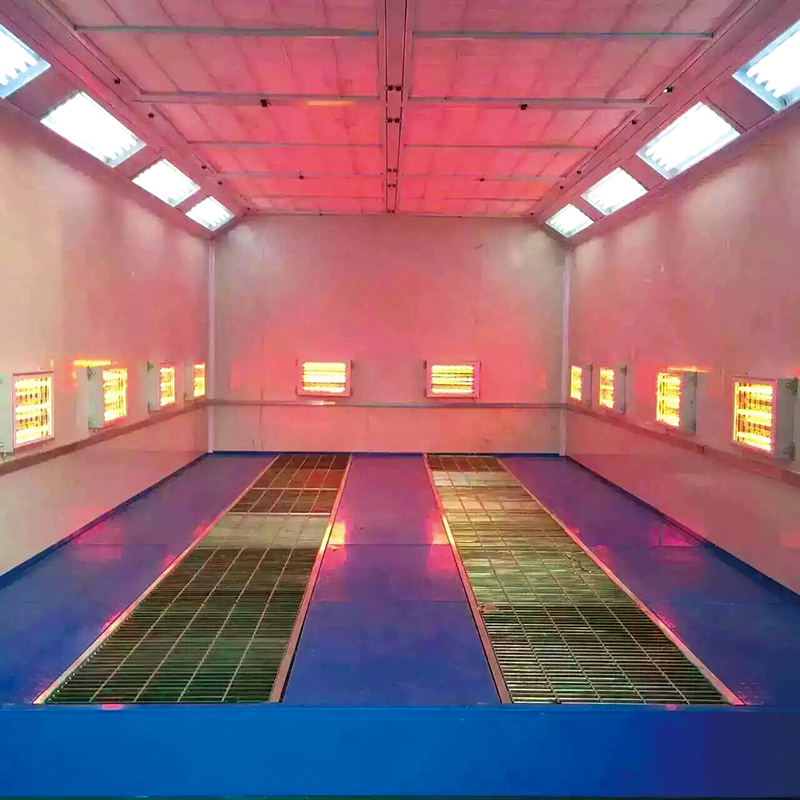

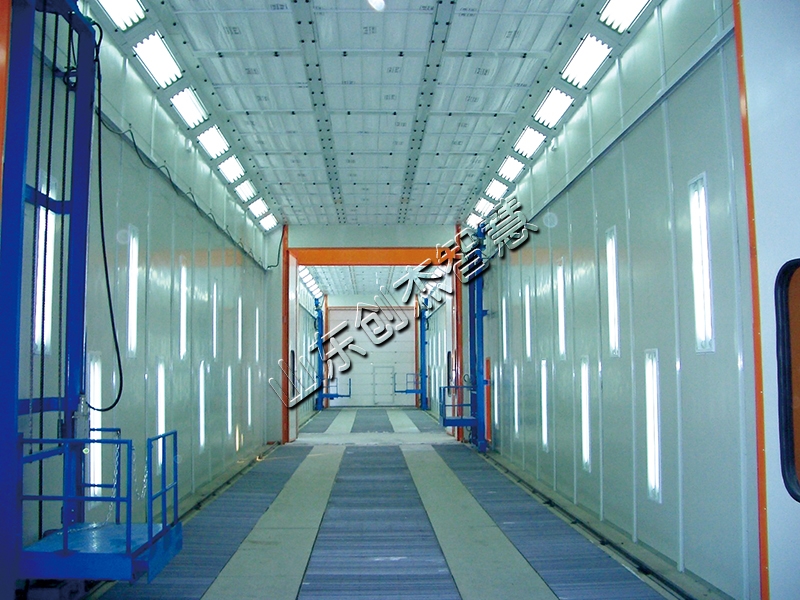

二、 烘干房結構概述
烘干房由室體、大門、加熱系統、控制系統等組成。


1、烘干房體
骨架
骨架、立柱采用鋼制作，所有骨架材料均做噴砂、噴漆處理，確保烘干房體具有足夠的承載能力。
壁板
室體采用100mm厚的巖棉夾芯（巖棉密度為100kg/m³）保溫層，使外壁板溫度不高于室溫5℃。室體內壁板材料采用厚度為δ0.6mm的鍍鋅鋼板，外壁板采用厚度為δ0.4mm的波紋彩鋼巖棉夾芯板，中間填充巖棉。室體包邊包角材料為δ1.5mm的鍍鋅板。
手動大門
烘干房一端設置手動對開大門。
2、熱風循環加熱系統
空氣加熱系統由燃燒機、換熱器和循環風機等組成。
燃燒機
型號：RS10，發熱量100000kcal/h
循環風機
型號：GW-5C
功率：11KW
風量：12000m³/h

換熱器
換熱器材質304不銹鋼
循環風管
加熱系統的送風管和回風管引導熱空氣在烘干室內進行熱風循環，將熱量傳給工件。為了節約能源，合理、有效地引導熱空氣流動，采用兩側底部送風頂部中間回風的布置形式。風管室外部分采用δ50mm巖棉保溫材料包裹，安裝方便，外形美觀。為促使熱空氣在室內強烈循環，并使之均勻分布，在送風管、回風管、新鮮空氣補充管路進口、廢氣排放管處設調節碟閥。烘干室內的送、回風管均采用鍍鋅板咬口制作，無需焊接。保證了管路的美觀。管路間連接均采用法蘭連接方式，法蘭間填充石棉繩作為密封材料。

3、廢氣排放系統
由強排風機引出烘干房，通過補冷風機稀釋降溫后進入原噴漆房廢氣處理催化燃燒設備設備。
4、電控系統
  電控系統具有處理速度快、性能穩定可靠、通訊聯網更方便等特點在風機的控制上，采用星三角啟動方式，減小電機的啟動電流、在安全方面，在控制回路中設有過載、反向、缺相保護功能，這樣就更有效地保護了電機、避免了因?yàn)檫^載、反向、缺相而損壞電機。
在電路的設計上，盡量采用標準模塊，減少電器元件的數量，減少接線量，將電控系統的故障源降低到較小。
  在各控制設備上均設有接線盒，便于設備拆裝，方便電器的維修。
電控系統所有開關、動力系統、電機、按鈕、信號燈、主開關由控制柜控制檢測，主電路部分安裝有過載保護和漏電保護，當電路短路或有漏電現象時可及時截?cái)嚯娫础?/span>
